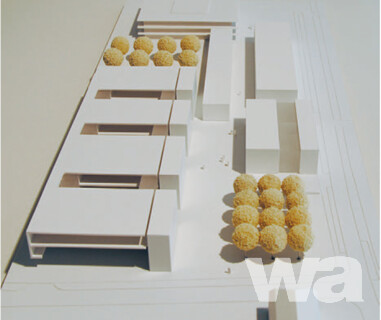

  • 1. Preis: Birk Heilmeyer und Frenzel Gesellschaft von Architekten mbH, Stuttgart
    Copyright: Landherr Architekten, München
  • 1. Preis: Birk Heilmeyer und Frenzel Gesellschaft von Architekten mbH, Stuttgart
  • Luftaufnahme Juli 2020
    Copyright: wa wettbewerbe aktuell
  • Luftaufnahme Juli 2020
    Copyright: wa wettbewerbe aktuell
  • Luftaufnahme Juli 2020
    Copyright: wa wettbewerbe aktuell
  • Luftaufnahme Juli 2020
    Copyright: wa wettbewerbe aktuell

Berufsbildungs- und Technologiezentrum mit Verwaltungsbau , Augsburg/ Deutschland

Architektur Wettbewerbs-Ergebnis

Sie sind Abonnent? einloggen
wa-ID
wa-2011840
Tag der Veröffentlichung
11.11.2011
Aktualisiert am
30.09.2020
Verfahrensart
Nicht offener Wettbewerb
Beteiligung
26 Arbeiten
Auslober
Koordination
Landherr und Wehrhahn Architektenpartnerschaft mbB, München
Bewerbungsschluss
13.07.2011
Abgabetermin Pläne
20.10.2011
Abgabetermin Modell
27.10.2011
Preisgerichtssitzung
11.11.2011
Fertigstellung
2020

Wie lautet der letzte Buchstabe von "aktuell"?


Fertigstellung des Projekts - 2020

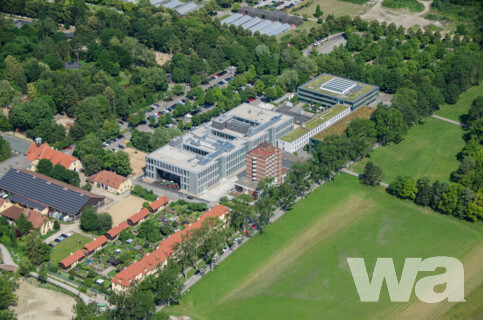

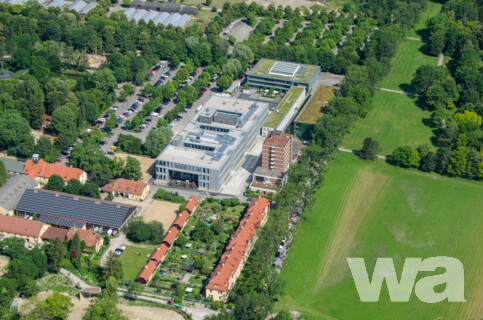

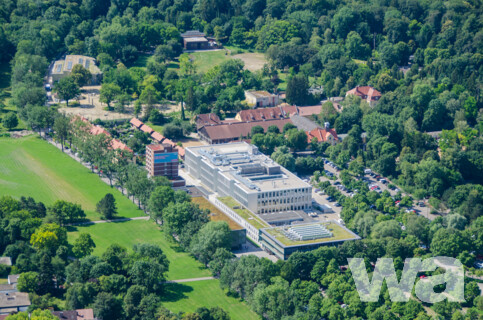

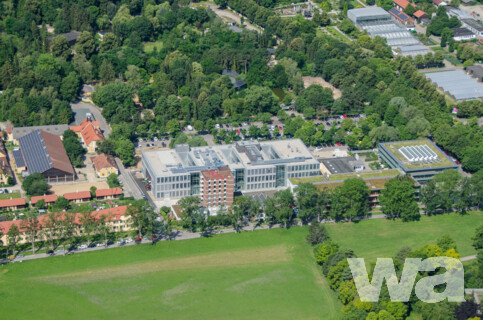

Luftfotos: © wa wettbewerbe aktuell (Kauf auf Anfrage möglich)
Die Luftaufnahmen zeigen den Stand des Projektes im Juli 2020.

Der Campus der Handwerkskammer für Schwaben liegt in einem von vielfältigen Nutzungen geprägten Gebiet am Rande von Augsburg. Wohnen, Freizeiteinrichtungen und Naherholungsflächen liegen in unmittelbarer Nachbarschaft. So grenzt die Spickelwiese - ein attraktiver Grünraum - im Osten an das Grundstück der HWK, im Westen befinden sich der Augsburger Zoo und der botanische Garten.
Auf dem Gelände hatten Gebäude aus unterschiedlichen Jahrzehnten eine heterogene bauliche Struktur entstehen lassen. Seit 15 Jahren entwickelt die HWK den Standort neu. Der Neubau des Berufsbildungs- und Technologiezentrums (BTZ), realisiert in zwei Bauabschnitten, ist der größte und wichtigste Entwicklungsschritt für das Areal. 2011 konnten Birk Heilmeyer und Frenzel Architekten den Realisierungswettbewerb gewinnen.

Das BTZ ist in vier Riegel gegliedert, verbunden durch drei Innenhöfe. Durch die Kompaktheit des Baukörpers und die Stapelung der Nutzungen gewinnt die Handwerkskammer auf ihrem Campus ein hohes Maß an nutzbarer (Ausbildungs-) Fläche. Darüber hinaus entstehen durch die Setzung des Baukörpers qualitätvolle Außenräume für Pausen und Veranstaltungen.
Das neue Ausbildungszentrum beherbergt hoch installierte Lehrwerkstätten, ein Zentrallager, Seminar- bzw. Unterrichtssäle sowie Nebenräume für die Auszubildenen und Meister. Die ablesbare Gliederung des Baukörpers in „Köpfe“ und „Körper“ folgt der inneren Organisation des Gebäudes: In den (Bau)Körpern sind die Funktionseinheiten der Werkstätten untergebracht, die u.a. über die Innenhöfe natürlich belichtet werden. Die Köpfe beherbergen die ergänzenden Räume, u.a. Umkleiden und Büros.
Die Typologie ermöglicht eine logische Trennung der Wege von Lernenden und Lehrenden im Osten sowie der Logistik im Westen, wo sich auch die Anlieferung befindet.

Als Gebäudehülle wurde eine Elementfassade aus Aluminium und Glas entwickelt, die der geometrischen Ordnung des Stahlbetonskelettbaus folgt. Nord- und Südfassade bestehen aus Kastenelementen mit einem auf das Gebäuderaster abgestimmten Achsmaß von 2,34 m. Dieses gliedert sich in einen horizontalen, opaken Brüstungsbereich und einen vertikalen Teil mit schmalem opakem Lüftungsflügel und breiterer Festverglasung im Verhältnis 1/3 zu 2/3. Auf der Ostfassade wird dieses System aus Kastenelementen mit einem engeren Raster (je 1/3), variiert. Die Fugen zwischen den vier Körpern, die die Vertikalerschließung aufnehmen, sind als geschosshohe Pfosten-Riegelfassade ausgeführt.



Standort: Siebentischstraße 52, 86161 Augsburg

BGF: 11.900 m²
BRI: 59.900 m³

Planung und Realisierung: 2012-2020
Baukosten: 25,0 Mio EUR netto (KG 300+400)
Bauherr: Handwerkskammer für Schwaben, Augsburg

Architektur: Birk Heilmeyer und Frenzel Architekten, Stuttgart
Stephan Schäfer (Projektleitung), Mykola Holoviznin, Elke Gropper, Lara Frindert, Dirk Rinker

Landschaftsarchitektur: micheller und schalk landschaftsarchitektur, München

Objektüberwachung : Michael Schmid Architekten, Augsburg
Michael Schmid, Tobias Menzel, Jaqueline Hammerschmidt

Tragwerksplanung: Mathes Ingenieure, Chemnitz / Dresden
HLSK: Pfeil + Koch Ingenieurgesellschaft, Stuttgart
Elektro: Rücker und Schindele Beratende Ingenieur, München
Bauphysik: Brüssau Bauphysik, Fellbach
Brandschutz: K33 Brandschutz, München
Signaletik/ Leitsystem: Wagner Rexin Gestaltung, Stutensee
Ausstattung Werkstatt: Tuttas + Jensen, Essen


--------------------

Zwischenstand des Projekts

Dezember 2018

Die Handwerkskammer für Schwaben entwickelt seit über zehn Jahren ihren Standort Augsburg an der Siebentischstraße neu. Ziel war es dabei, alle Angebote der Handwerkskammer an einem Standort innerhalb Augsburgs zu bündeln. Das Berufsbildungs- und Technologiezentrum zur Durchführung der überbetrieb- lichen Ausbildung sowie von Fort- und Weiterbildung umfasst Werkstätten für den praktischen Unterricht der Fachbereiche Metall, Landtechnik, Schweißerei, Maler, Elektro, CNC und Zerspanung mit insgesamt ca. 6.600 m2 Nutzfläche. Das Verwaltungsgebäude einschließlich Hausmeisterwohnung wird ca. 2.060 m2 Nutzfläche aufweisen. Diesen Wettbewerb haben Birk und Heilmeyer Architekten aus Stuttgart im November 2011 gewonnen. Sie haben den Bauauftrag erhalten. Die Fertigstellung soll 2019 erfolgen.


--------------------

Mai 2013

Gegenstand des Wettbewerbes – ausgelobt von der Handwerkskammer für Schwaben in Augsburg – waren der Neubau eines Berufsbildungs- und Technologiezentrums (1. und 2. Bauabschnitt) sowie der Neubau der Verwaltung (3. Bauabschnitt). Rasch nach der Bekanntgabe des Wettbewerbsergebnisses folgte das VOF-Verfahren. Als Wettbewerbssieger konnten sich Birk und Heilmeyer Architekten gegenüber dem Zweitplatzierten durchsetzen. Der Auftrag umfasst zunächst die Planung des Berufsbildungs- und Technologiezentrums (BTZ), in dem die Lehrwerkstätten der verschiedenen Fachbereiche sowie allgemeine Schulungsräume der Handwerkskammer untergebracht sind. Der Planungsbeginn erfolgte im Frühjahr 2012, am Ende des gleichen Jahres erfolgte in enger Zusammenarbeit mit allen Planungsbeteiligten die Einreichung der Finanzierungsunterlagen RZ-Bau sowie der Bauantrag. Beauftragung und Terminplan sehen nun unterbrechungsfrei die Erstellung der Ausführungsplanung vor. Der Baubeginn wird mit notwendigen, vorgezogenen Infrastrukturmaßnahmen im Frühsommer 2013 erfolgen. Die Inbetriebnahme des 1. Bauabschnittes ist für Ende 2014 geplant, die Gesamtfertigstellung des BTZ ist auf Ende 2016 terminiert.
Der Verwaltungsneubau soll als 3. Bauabschnitt voraussichtlich im Jahr 2018 bezogen werden. Der Wettbewerbsentwurf wurde über alle bisher bearbeiteten Leistungsphasen weiterentwickelt bzw. präzisiert, ohne dass wesentliche Änderungen erforderlich waren.

1. Preis

Birk Heilmeyer und Frenzel Gesellschaft von Architekten mbH, Stuttgart
Stephan Birk · Liza Heilmeyer
Mitarbeit: Timo Sprengel · Felix Fritz
Stefan Vankov
  • 1. Preis: Birk Heilmeyer und Frenzel Gesellschaft von Architekten mbH, Stuttgart
  • 1. Preis: Birk Heilmeyer und Frenzel Gesellschaft von Architekten mbH, Stuttgart
  • Lageplan
  • Erdgeschoss
  • BTZ 1. OG
  • 1. Preis: Birk Heilmeyer und Frenzel Gesellschaft von Architekten mbH, Stuttgart
  • 1. Preis: Birk Heilmeyer und Frenzel Gesellschaft von Architekten mbH, Stuttgart
  • 1. Preis: Birk Heilmeyer und Frenzel Gesellschaft von Architekten mbH, Stuttgart
  • BTZ – Ansicht von Süden
  • Ansicht von Osten
  • Verwaltung von Westen
  • Querschnitt
  • 1. Preis: Birk Heilmeyer und Frenzel Gesellschaft von Architekten mbH, Stuttgart
  • 1. Preis: Birk Heilmeyer und Frenzel Gesellschaft von Architekten mbH, Stuttgart
  • Lageplan
  • Erdgeschoss
  • BTZ 1. OG
  • 1. Preis: Birk Heilmeyer und Frenzel Gesellschaft von Architekten mbH, Stuttgart
  • 1. Preis: Birk Heilmeyer und Frenzel Gesellschaft von Architekten mbH, Stuttgart
  • 1. Preis: Birk Heilmeyer und Frenzel Gesellschaft von Architekten mbH, Stuttgart
  • BTZ – Ansicht von Süden
  • Ansicht von Osten
  • Verwaltung von Westen
  • Querschnitt

2. Preis

a+r Architekten GmbH, Stuttgart
Oliver Braun · Alexander Lange
Mitarbeit: Johannes Weiss · Claudio Moscaritolo
Modell: Mathias Höger
Glück Landschaftsarchitektur, Stuttgart
Michael Glück
  • 2. Preis: a r Architekten GmbH, Stuttgart
  • Lageplan
  • Grundriss Erdgeschoss
  • BTZ 1. OG
  • 1. Obergeschoss
  • 2. Obergeschoss
  • Ansicht Ost Campusachse
  • Querschnitt Verwaltung – Südansicht BTZ
  • Ansicht Ost Siebentischstraße
  • Querschnitt BTZ – Nordansicht Verwaltung
  • 2. Preis: a r Architekten GmbH, Stuttgart
  • Lageplan
  • Grundriss Erdgeschoss
  • BTZ 1. OG
  • 1. Obergeschoss
  • 2. Obergeschoss
  • Ansicht Ost Campusachse
  • Querschnitt Verwaltung – Südansicht BTZ
  • Ansicht Ost Siebentischstraße
  • Querschnitt BTZ – Nordansicht Verwaltung

3. Preis

Hirner und Riehl Architekten und Stadtplaner, München
Mitarbeit: Robert Härtl · Sun Park
  • 3. Preis: Hirner und Riehl Architekten und Stadtplaner, München
  • Lageplan
  • Gundriss EG
  • Grundriss 1. OG
  • Ansicht Ost Werkstattgebäude
  • Ansicht Ost Verwaltungsgebäude
  • Ansicht Nord Verwaltungsgebäude – Schnitt Werkstätten/Schulung
  • Schnitt Landmaschinenhalle/Verwaltung
  • 3. Preis: Hirner und Riehl Architekten und Stadtplaner, München
  • Lageplan
  • Gundriss EG
  • Grundriss 1. OG
  • Ansicht Ost Werkstattgebäude
  • Ansicht Ost Verwaltungsgebäude
  • Ansicht Nord Verwaltungsgebäude – Schnitt Werkstätten/Schulung
  • Schnitt Landmaschinenhalle/Verwaltung

Anerkennung

Fritsch + Tschaidse Architekten GmbH, München
Rüdiger Leo Fritsch · Aslan Tschaidse
Mitarbeit: Florian Rödl · Minh Vu Tran-Huu
L.Arch.: Prof. Jörg Stötzer, Stuttgart
Modell: AR Modellbau, Taufkirchen
  • Anerkennung: Fritsch   Tschaidse Architekten GmbH, München
  • Anerkennung: Fritsch Tschaidse Architekten GmbH, München

Anerkennung

h.s.d. architekten, Lemgo
Prof. André Habermann · Christian Decker
  • Anerkennung: h.s.d. architekten, Lemgo
  • Anerkennung: h.s.d. architekten, Lemgo

Anerkennung

Broghammer Jana Wohlleber, Zimmern ob Rottweil
Dieter Broghammer · Hanns Jana
Werner Wohlleber
Mitarbeit: Maike Gromoll · Bianca Möst
Sandra Weisser
  • Anerkennung: Broghammer Jana Wohlleber, Zimmern ob Rottweil
  • Anerkennung: Broghammer Jana Wohlleber, Zimmern ob Rottweil
Verfahrensart
Nicht offener, einstufiger Realisierungswettbewerb mit vorgeschaltetem Bewerbungsverfahren zur Auslosung von 24 Teilnehmer*innen zuzüglich 6 Einladungen

Wettbewerbsaufgabe
Die Handwerkskammer für Schwaben entwickelt seit über zehn Jahren ihren Standort Augsburg an der Siebentischstraße neu. Ziel war es, alle Angebote der Handwerkskammer an einem Standort innerhalb Augsburgs zu bündeln.
Die letzten, aber zugleich auch die umfangreichsten Entwicklungsabschnitte sollen nun mit der Neukonzeption des Berufsbildungs- und Technologiezentrums und der Verwaltung des BTZ in den nächsten Jahren folgen.
Das Berufsbildungs- und Technologiezentrum zur Durchführung der überbetrieblichen Ausbildung sowie von Fort- und Weiterbildung umfasst Werkstätten für den praktischen Unterricht der Fachbereiche Metall, Landtechnik, Schweißerei, Maler, Elektro, CNC und Zerspanung mit insgesamt ca. 6.600 m² Nutzfläche. Das Verwaltungsgebäude einschließlich Hausmeisterwohnung soll ca. 2.060 m² Nutzfläche aufweisen. Derzeit befinden sich auf dem Grundstück mehrere alte Werkstattgebäude (B2 und B3) und das alte Verwaltungsgebäude mit Internat (B1). Dieser Altbestand soll komplett rückgebaut werden.
Als erster Schritt soll der erste Förderabschnitt, das Berufsbildungs- und Technologiezentrum, als zweiter Schritt die Verwaltung realisiert werden.

Competition assignment
Since 10 years the Chamber of Crafts for Swabia is redeveloping its location in Augsburg with the aim of concentrating all its facilities in the new BTZ complex. On a surface area of 6.600 m² the BTZ comprises the various workshops for the different departments: metal, landscaping, welding, painting, electrics, CNC and chipping. The administration building with a flat for the caretaker covers 2.060 m². The existing workshop buildings (B2 and B3) and administration building shall be dismantled. The BTZ will be the 1st building phase with the administration as 2nd building phase.

Preisrichter*innen
Prof. Jörg Aldinger, Stuttgart (Vors.)
Jürgen Schmid, HWK Schwaben
Joachim Puhle, HWK Schwaben
Ulrich Wagner, HWK Schwaben
Bruno Bäuml, Bundesamt für Wirtschaft und Ausfuhrkontrolle, Eschborn
Franz Balda, Fürstenfeldbruck
Günther Hoffmann, BMVBS, Berlin
Prof. Ulrike Lauber, München/Berlin
Gerd Merkle, Stadtbaurat Stadt Augsburg

Preisgerichtsempfehlung
Das Preisgericht empfiehlt einstimmig, dem Verfasser der mit dem 1. Preis ausgezeichneten Arbeit die weiteren Planungsleistungen zu übertragen.
