Ergebnis: Museum Sammlung Brandhorst

zurück zur Liste

Architektur Wettbewerbs-Ergebnis

Veröffentlicht als:

Dokumentation

wa-Ausgabe
09/2002 S. 47 - 60

Weiterverfolgt

wa-Ausgabe
06/2009 S. 83 - 86

wa-ID: wa-2007030
Tag der Veröffentlichung: 21.06.2002
Aktualisiert am: 01.06.2009
Verfahrensart: Nicht offener Wettbewerb
Beteiligung: 24 Arbeiten
Auslober: Freistaat Bayern
Abgabetermin: 21.06.2002
Preisgerichtssitzung: 12.07.2002

Weiterverfolgt

-> siehe zeitreise wa 8/2023
50jahre.wettbewerbe-aktuell.de/artikel/museum-sammlung-brandhorst-9-2002-6-2009

Luftfoto: wettbewerbe aktuell

Architektur
Sauerbruch Hutton, Berlin
Matthias Sauerbruch · Louisa Hutton · Juan Lucas Young

Projektteam
David Wegener (Projektleitung)
Peter Apel · Rasmus Jörgensen · Mareike Lamm · Jürgen Bartenschlag · Philip Engelbrecht · Andrea Frensch Michaela Kunze

Mitarbeit
Jörg Albeke · Britta Aumüller · Philipp Eckhoff · Angelika Fehn Krestas · Ramiro Forné
Felix Habich · Tanja Kausch-Löchelt · Andrew Kiel · Seamus Kowarzik · Marie Langen Ilja Leda · Constantin von der Mülbe · Daniela McCarthy · Sandra Peters · Markus Pfeifer · Maria Saffer · Birgit Schönbrodt · Marc Schwabedissen · Kerstin Treiber · Anja Vogel · Isabelle Hartmann · Caroline Wolf

Bauleitung
Marcus von der Oelsnitz · Rasmus Jörgensen · Mathias Mund

Landschaftsplanung
Adelheid Gräfin Schönborn, München

Bauherr
Freistaat Bayern

Fachplanung
Tragwerksplanung: Ingenieurbüro Fink, Berlin
Lüftung, Sanitär: Ingenieurbüro Ottitsch, München
Elektro: Zibell · Willner & Partner, Berlin
Tageslicht: Arup Lighting, London
Museumstechnisches Gesamtkonzept: Doerner Institut, München

Standortadresse
Theresienstraße 35A, 80333 München

Projektdaten
Grundsteinlegung: 2005
Fertigstellung: 2008
Museumseröffnung: Mai 2009
Ausstellungsfläche: 3.200 m 2
Bruttogeschossfläche (BGF): 12.000 m 2
Bruttorauminhalt (BRI): 68.000 m 3
Gesamtbaukosten: brutto € 48.150.000,–
Baukosten (KGR 200-600): € 3.000/m² BGF

Das oberirdisch sichtbare Gebäudevolumen des Museums besteht aus dem Langbau (l=98 m, b=18 m, h=17 m) und dem Kopfbau (l=34 m, b=17 m, h=23 m). Die beiden Baukörper sind durch ein durchgehendes Fensterband verbunden, das das Haus optisch in zwei Geschosse unterteilt. Im Kopfbau an der Theresienstraße mündet dieses Band in der großzügigen Verglasung des Haupteingangs. Ein kleineres „Schaufenster“ öffnet dort den Cafebereich im Foyer nach Norden und Westen, weitere vereinzelte Fenster bieten pointierte Ein- und Aus- blicke.
Im westlichen Bereich ist durch die Gestaltung der Bodenoberflächen auch das Ausmaß des unterirdischen Bauvolumens ablesbar (b=27 m, l=97 m, t=15 m).
Neben Ausstellungsflächen, Foyer, Café, Buchladen, Seminarräumen und Nebenräumen enthält das Gebäude Räume für Verwaltung und Wachpersonal, sowie eine Laderampe für Kunsttransporte, Ausstellungswerkstätten, Restaurierungsateliers und Depots. In einem unterirdischen durchgehenden Technikbereich (l=98 m, b=8 m, h=8 m) ist ein Großteil der komplexen Klimatechnik untergebracht.

Die Ausstellungsflächen des Museums sind auf drei Ebenen verteilt. Die Galerien auf den jeweiligen Etagen unterscheiden sich in Größe, Anordnung und Proportion, sowie in ihren spezifischen Tages- bzw. Kunstlichtsituationen. Im obersten Geschoss – mit direkten Oberlichtern im Dach – befinden sich Säle mit bis zu 450 m2 Größe und Hängehöhen bis zu 9m. Sie sind durchgängig mit transluzenten Textildecken versehen, die das Tageslicht gleichmäßig verteilen, und dennoch das Spiel des sich verändernden Tageslichts (Wolken, Sonne) subtil abbilden. Im Erdgeschoss befinden sich intimere Räume mit Größen von 55 m2 bis 100 m2 und Hängehöhen von 5,50 m; Sie sind miteinander in versetzter Enfilade verbunden.

Im Souterrain wird der zentrale 460m2 große und 7 m hohe Patio direkt mit Tageslicht von oben belichtet; die seitlich daran anschließenden sechs Kabinette für Fotografi e und Arbeiten auf Papier (je 65 m2) sind ausschließlich mit künstlicher Beleuchtung ausgestattet, die den konservatorischen Anforderungen entsprechend stark reduziert ist.

Während im Innern des Museums das Hauptaugenmerk darauf liegt, ideale Ausstellungsbedingungen herzustellen, soll sein Äußeres auf seine Rolle als Behälter lebendiger Kunst aufmerksam machen: Die polychrome Fassade wirkt wie ein großes abstraktes Gemälde. Die Außenhaut ist mehrschichtig aufgebaut. Vor der Unterkonstruktion und der Wärmedämmung befi ndet sich eine horizontal gefaltete zweifarbige Blechhaut, deren Feinperforation den Lärm des Autoverkehrs an der Türken- und Theresienstraße absorbiert. Vor dieser horizontal betonten Fassadenfläche wurden 36.000 einzelne Keramikstäbe (4 cm x 4 cm x 110 cm) vertikal angebracht, die in insgesamt 23 verschiedenen Farben glasiert sind. Sie wurden so in drei Familien unterschiedlicher Farbigkeit und Tonalität (hell-mittel-dunkel) auf drei Felder aufgeteilt, daß der optische Eindruck entsteht, das Haus bestehe aus drei ineinander verzahnten Einzelvolumen. In der Fläche erzeugen die Überlagerung der horizontalen und vertikalen Linien und der Kontrast und das Verschmelzen der Farben eine Gesamtwirkung, die die geschlossenen Aussenwände des Hauses in Schwingung versetzt, fast entmaterialisiert, denn die Oberfläche des Hauses verändert sich mit der Bewegung des Betrachters. Zwischen der Schrägsicht, in der sich die vertikalen Keramikstäbe zu einer massiven Fläche zusammen ziehen, und der Frontalsicht, bei der sich die mineralische Haut öffnet und der horizontal betonte Hintergrund sichtbar und dominant wird, ergeben sich zahllose Variationen in Materialität und Struktur. Die Farbgruppen vereinen sich aus der Ferne gesehen zu einem neutralen Farbton mit jeweils anderer Helligkeit und eigenem Farbeinschlag.

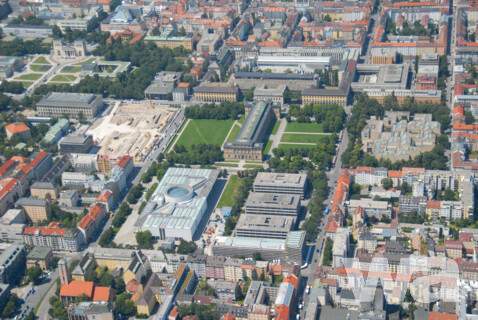

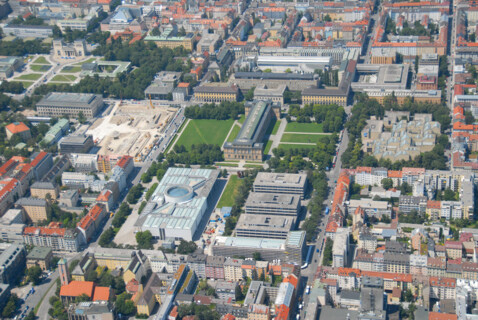

Luftaufnahme Museum Sammlung Brandhorst - 2009
Copyright: wettbewerbe aktuell
Lageplan
Copyright: Sauerbruch Hutton, Berlin
Erdgeschoss
Copyright: Sauerbruch Hutton, Berlin
3. Obergschoss
Copyright: Sauerbruch Hutton, Berlin
Untergeschoss
Copyright: Sauerbruch Hutton, Berlin
Schnitt C
Copyright: Sauerbruch Hutton, Berlin

Preisträger

1. Preisgruppe

Zaha Hadid Architects, London

Mitarbeit: Barbara Pfennigstorff · Ana Cajao
Adriano Gioannis · Patrik Schumacher
Maurizio Meossi · Thomas Vietzke
Nathalie Rosenberg · Fillipo Innocenti
Christos Passas · M. Gatto
Fachberater: Prof. Christian Aste, Innsbruck
Max Fordham & Partners, London, Henry Luker

Lagepaln
Lageplan
Erdgeschoss
1. Obergeschoss
Untergeschoss
Querschnitt
Querschnitt
Ansicht Nord
Ansicht Ost
Ansicht Süd
Ansicht West

1. Preisgruppe

meck architekten, München

Prof. Andreas Meck
Mitarbeit: Susanne Frank · Werner Schad
Axel Frühauf · Wolfgang Amann · Bernd Bayer
Schallschutz: Müller BBM, Hr. Grözinger
Statik: Hans-Ludwig Haushofer
Lichttechnik: IB Bamberger
Grafik: Friederike Straub
Modell: Hermann Bigelmayr

Lageplan
Lageplan
Ebene 0
Ebene 0,5
Ebene 1
Ebene -1,5
Schnitt A-A
Schnitt B-B
Ansicht Süd
Fassade Ost
Fassade West
Schnittperspektive Oberlicht/Kunstlichtsäle

1. Preisgruppe

Sauerbruch Hutton, Berlin

Louisa Hutton · Matthias Sauerbruch · Peter Apel
Mitarbeit: Birgit Schönbrodt · Nicole Wenge
Karine Stigt
Haustechnik: Zibell · Willner und Partner, Köln
Tragwerk: Herbert Fink, Berlin
Modell: Werk 5, Berlin
Visualisierung: Archimation, Berlin

Lageplan
Lageplan
Erdgeschoss
Obergeschoss
Zwischengeschoss
Untergeschoss
Schnitt B-B
Schnitt C-C
Schnitt D-D
Schnitt E-E
Ansicht Nordost
Ansicht Nord West
Ansicht Südost
Ansicht Südwest
Detail
Detail

1. Preisgruppe

bss Bär Stadelmann Stöcker Architekten, Nürnberg

Friedrich Bär · Bernd Stadelmann · Rainer Stöcker
L.Arch.: Werkgemeinschaft Freiraum
Franz Hirschmann
Mitarbeit: Anja Vogl · Marco Eiermann

Lageplan
Strukturplan
Erdgeschoss Ebene 0
Ebene 3,5
Ebene -3
Ebene -9,5
Schnitt
Schnitt
Ansicht
Ansicht
Detail

5. Preis

Steidle Architekten GmbH, München

Prof. Otto Steidle mit Tom Repper
und Johann Spengler
L.Arch.: Peter Kluska, München
Mitarbeit: Pia Klein · Sebastian Händel
Ulrike Fukas · Anick Müller · Phillip Eversmann
Silke Müller · Tanja Gerst · Juri Gottschall
Haustechnik: HL-Technik München
Lichtplan.: Werning · Tropp · Schmidt, Feldafing

Lageplan
Blickbezug Theresienstrasse von neuer Pinakothek
Erdgeschoss
Ebene 1
Ebene 2
Ebene -1
Schnitt 1-1
Querschnitt
Querschnitt
Ansicht Nord Theresienstraße
Ansicht Süd Gabelsbergerstraße
Ansicht Türkenstraße
Ansicht West Barerstrasse
Fassadenschnitt

6. Preis

Weber + Hofer AG Architekten , Zürich

Jürg Weber · Andreina Bellorini
Mitarbeit: Beat Steuri · Nanna Reinhardt
Modell: Berardino Eramo
Lichttechnik: Institut für Tageslichttechnik,
Stuttgart, Christian Kölzow

Lageplan, Geländeschnitt Ost-West, Geländeschnitt Nord-Süd
Lageplan
Ebene E1
Ebene 01
Ebene E2
Ebene U1
Längsschnitt A-A
Querschnitt B-B
Querschnitt
Ansicht Nord
Ansicht Süd
Ansicht Süd
Ansicht West/Längsschnitt Ebene U1

Wettbewerbsinfo

Verfahrensart
begrenzt offener Realisierungswettbewerb

Wettbewerbsaufgabe:
Die Alte und die Neue Pinakothek in München zählen zu den weltweit größten Gemäldesammlungen mit Meisterwerken der Malerei vom Mittelalter bis zum Impressionismus. Eine dritte Pinakothek für die Kunst der Moderne in unmittelbarer Nachbarschaft wird im September 2002 eröffnet (siehe wettbewerbe aktuell 07/2002).
Mit diesen drei Museen entsteht ein bedeutendes Museumsforum, das nun um einen weiteren
Museumsneubau für die Stiftung Brandhorst ergänzt werden soll.
Die Stiftungsgründer Udo und Anette Brandhorst haben seit mehreren Jahrzehnten eine international renommierte Sammlung moderner Kunst erworben. Grundpfeiler der Sammlung bilden prägnante, zum Teil sehr umfangreiche Werkkomplexe von Cy Twombly, Andy Warhol, Alex Katz, Sigmar Polke, Joseph Beuys, Georg Baselitz, Mario Merz, Jannis Kounellis und Bruce Nauman.
Die Sammlung Brandhorst soll auf dem Gelände der Pinakothek der Moderne nördlich des Türkentores auf dem Grundstücksteil Ecke Türken-/Theresienstrasse errichtet werden. Als zulässiges Maß der Nutzung wird eine Geschossfläche (GF) von 7.000 m2 festgesetzt.
Das Maß der über- und unterbaubaren Grundstücksflächen wird mit einer Grundfläche (GR)
von 3.200 m2 festgesetzt.
Das Raumprogramm gliedert sich u.a. in:
- Eingangsbereich 250 m2 HNF
- Ausstellungsräume 3.290 m2 HNF
- Cafeteria 207 m2 HNF
- Verwaltung 418 m2 HNF
- Depots/Anlieferung 608 m2 HNF
Die Freifläche zwischen der Pinakothek der Moderne und den Institutsbauten soll als zentrale Erschließungsachse zwischen den Museen dienen. Nach Fertigstellung des Museums wird diese Freifläche als Skulpturenpark für die Pinakothek der Moderne gestaltet.
Im Westen, auf dem Gelände des heutigen Geowissenschaftlichen Institutes, sind später Bauten für museale Zwecke beabsichtigt, die in einem 2. Lageplan darzustellen sind.
